利用比重瓶測定各種瀝青材料的密度與相對密度。非經注明,
A、測定瀝青密度的標準溫度為15℃。
B、瀝青與水的相對溫度是指25℃相同溫度下的密度之比。
可以測定15℃密度,換算得相對密度(25℃/25℃)、也可以測定相對密度(25℃/25℃)換算求得密度(15℃)。二者之間可由下式換算:
瀝青與水的相對密度(25℃/25℃)=瀝青的密度(15℃)×0.996
注:對液體石油瀝青,也可以采用適宜的液體比重計測定密度或相對密度。
比重瓶法:

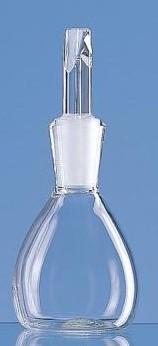

玻璃制,瓶塞下部與瓶口須經仔細研磨。瓶塞中間有一個垂直孔,其下部為凹形,以便由孔中排除空氣。比重瓶的容積為20mL~30mL,質量不超過40g,形狀和尺寸如圖。
恒溫水槽:控溫的準確度為0.1℃
烘箱:200℃,裝有溫度自動調節器。
天平:感量0.001g
濾塞:0.6mm、2.36mm各一個
其它:軟布、濾紙等。
溫度計: 0℃~50℃,分度為0.1℃。
燒杯: 600mL~800mL。
真空干燥器。
洗液:玻璃儀器清洗液,三氯乙烯(分析純)等。
蒸餾水(或去離子水)。
表面活性劑: 洗衣粉(或洗)。
方法與步驟:
1、用蒸餾水先后仔細洗滌比重瓶,然后烘干稱其質量(m1),準確至1mg。
2、將盛有新煮沸并冷卻的蒸餾水的燒杯浸入恒溫水槽中一同保溫,在燒杯中插入溫度計,水的濕度務必超過比重瓶頂部40mm以上。
3、使恒溫水槽及燒杯中的蒸餾水達致規定的實驗溫度±0.1℃。
比重瓶水值的規定步驟:
1、將比重瓶及瓶塞放入恒溫水槽中,燒杯底浸沒水中的深度應不少100mm,燒杯口露出水面,并用夾具將其牢固。
2、待燒杯中水溫再次達至規定溫度后并保溫30min后,將瓶塞塞入瓶口,使多余的水由瓶塞上的毛細孔中擠出。注意,比重瓶內不得有氣泡。
3、將燒杯從水槽中取出,再從燒杯中取出比重瓶,立即用干凈軟布將瓶塞頂部擦拭一次,再迅速擦干比重瓶外面的水分,稱其質量(m2),準確至1mg。注意瓶塞頂部只能擦拭一次,即使由于膨脹瓶塞上有小水滴也不能再擦拭。
4、以m2—m1作為實驗溫度時比重瓶的水值。V
液體瀝青試樣:
1、將試樣過篩(0.6mm)后注入干燥比重瓶中至滿,注意不要混入氣泡。
2、將盛有試樣的比重瓶及瓶塞移入恒溫水槽(測定溫度±0.1℃)內盛有水的燒杯中,水面應在瓶口下約40mm。注意勿使水浸入瓶內。
3、從燒杯內的水溫達到要求的溫度后起算保溫30min后,將瓶塞塞上,使多余的試樣由瓶塞的毛細孔中擠出。仔細再蘸有三氯乙烯的棉花擦凈孔口擠出的試樣,并注意保持孔中充滿試樣
4、從水中取出比重瓶,立即用干凈軟布仔細地擦去瓶外的水分或粘附的試樣(注意不得再諧孔口)后,稱其質量(m3),準確至1mg。
ρb=( m3—m1) ×Ρw / (m2—m1 ) (1)
γb=(m3-m1)/ (m2—m1) (2)
ρb:試樣在實驗溫度下的密度,g/cm3;
γb:試樣在實驗溫度下的相對密度;
m1:比重瓶質量,g;
m2:比重瓶與盛滿水時的合計質量,g;
m3:比重瓶與盛滿試樣時的合計質量,g;
ρW:實驗溫度下水的密度,15℃水的密度為0.99910
粘稠瀝青試樣:
1、按T0602方法準備瀝青試樣,瀝青的加熱溫度不高于估計軟化點以上100℃(石油瀝青)或50℃(煤瀝青)。
2、取出盛有試樣的比重瓶,移入干燥中,在室溫下冷卻不少于1h,連同瓶塞稱其質量(m4),準確至1mg。
3、從水槽中取出盛有蒸餾水的燒杯,將蒸餾水注入比重瓶,再放入燒杯中(瓶塞也放進燒杯中)。然后把燒杯放回己達實驗溫度的恒溫水槽中,從燒杯中的水溫達到規定溫度時起算保溫30min后,試比重瓶中氣泡上升到水面,用細針挑除。保溫至水的體積不再變化為止。待確認比重瓶已經恒溫且無氣泡后,再用保溫在規定溫度水中的瓶塞塞緊,使多余的水從塞孔溢出,應注意不得帶入氣泡。
4、保溫30min后,取出比重瓶,按前述方法迅速楷干瓶外水分后稱其質量(m5),準確至1mg。
ρb=( m4—m1)×ρW /(m2—m1)-( m5—m4 ) (3)
γb=(m4 —m1)/ ( m2—m1 )- ( m5—m4 ) (4)
式中;
m1:比重瓶質量,g;
m2:比重瓶與盛滿水時的合計質量,g;
m3:比重瓶與盛滿試樣時的合計質量,g;
m4:比重瓶與瀝青試樣合計質量,g;
m5:比重瓶與試樣和水合計質量,g;
ρW:實驗溫度下水的密度,15℃水的密度為0.99910
固體瀝青試樣:
1、實驗前,如試樣潮濕,可用干燥、清潔的空氣吹干,或置50℃烘箱中烘干。
2、將50g~100g試樣打碎,過0.6mm及2.36mm篩。取0.6mm~2.36mm的粉碎試樣不少于5g放入清潔、干燥比重瓶中,塞緊瓶塞湖稱其質量(m6),準確至1mg。
3、取下瓶塞,將恒溫水槽內燒杯中的蒸餾水注入比重瓶,水面高于試樣約10mm,同時加入幾滴表面活性劑溶液(如1%洗衣粉、洗滌靈),并搖動比重瓶使大部分試樣沉入水底,務必使試樣顆粒表面附氣泡逸出。注意,搖動時勿使試樣搖出瓶外。
4、取下瓶塞,將盛有試樣和蒸餾水的比重瓶置真空干燥箱(器)中抽真空,逐漸達到真空度98kPa(735mmHg)不少于15min。如比重瓶試樣表面仍有氣泡,可再加幾粒表面活性劑溶液,搖動后再抽真空。必要時,可反復幾次操作,甚至無氣泡為止。
注:抽真空不宜過快,防止樣品帶出比重瓶。
5、將保溫?zé)械恼麴s水再注入比重瓶中至滿,輕輕的塞好瓶塞,再將帶塞的比重瓶放入盛有蒸餾水的燒杯中,并塞緊瓶塞。
6、將有比重瓶的盛水燒杯再置恒水槽(實驗溫度±0.1℃)中保持至少30min后、取出比重瓶,迅速楷干瓶外水分后稱其質量(m7),準確至1mg。
ρb=(m6—m1)×ρW/( m2—m1 )-(m7- m6 ) (5)
γb =(m6 - m1) /(m2—m1)-(m7- m6 ) (6)
式中;m1:比重瓶質量,g;
m2:比重瓶與盛滿水時的合計質量,g;
m6:比重瓶與瀝青試樣合計質量,g;
m7:比重瓶與試樣合水合計質量,g;
瀝青的比重測試、乳化瀝青的比重測試:
石墨電極主要以石油焦、針狀焦為原料、瀝青作粘結劑。
瀝青可分為:
A、液體石油瀝青:

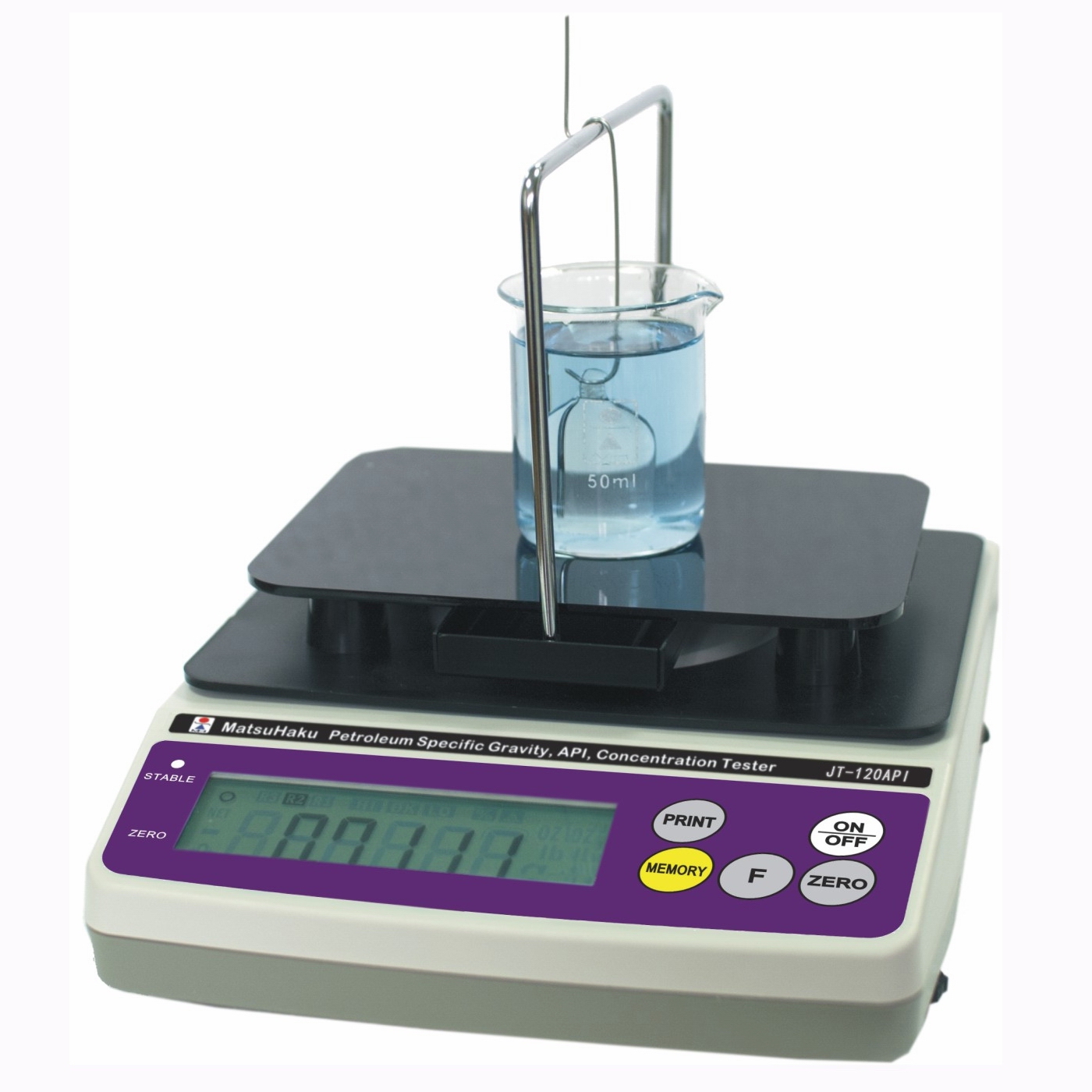

用液體石油比重計直接讀取石油比重。
B、液體瀝青:
采用比重瓶容積置換法。
1、試樣過篩(0.6mm)后注入干燥比重瓶中至滿,注意不
要混入氣泡。
2、將盛有試樣的比重瓶及瓶塞移入恒溫水槽恒溫。
3、將沾有三氯乙烯的棉花擦凈孔口擠出的試樣。
4、用干凈軟布仔細地擦去瓶外的水分或粘附的試樣后,稱其質量。
C、粘稠瀝青:
經T0602方法準備瀝青試樣,瀝青的加熱溫度不可高于軟化點以上100℃(石油瀝青)或50℃(煤瀝青)后測試。
D、固體瀝青:粉末真密度
采用比重瓶容積置換法。
1、試樣表面潮濕,可用干燥、清潔的空氣吹干,或置50℃烘箱中烘干。
2、將50g~100g試樣打碎,過0.6mm及2.36mm篩。取0.6mm~2.36mm的粉碎試樣不少于5g放入清潔、干燥比重瓶中,塞緊瓶塞湖稱其質量m。
3、取下瓶塞,將恒溫水槽內燒杯中的蒸餾水注入比重瓶,水面高于試樣約10mm,同時加入幾滴表面活性劑溶液(如1%洗衣粉、洗滌靈),并搖動比重瓶使大部分試樣沉入水底,務必使試樣顆粒表面附氣泡逸出。注意,搖動時勿使試樣搖出瓶外。
4、取下瓶塞,將盛有試樣和蒸餾水的比重瓶置真空干燥箱(器)中抽真空,逐漸達到真空度98kPa(735mmHg)不少于15min。如比重瓶試樣表面仍有氣泡,可再加幾粒表面活性劑溶液,搖動后再抽真空。抽真空不宜過快,防止樣品帶出比重瓶。
5、將保溫?zé)械恼麴s水再注入比重瓶中至滿,輕輕的塞好瓶塞,再將帶塞的比重瓶放入盛有蒸餾水的燒杯中,并塞緊瓶塞。
6、將有比重瓶的盛水燒杯再置恒水槽(實驗溫度±0.1℃)中保持至少30min后、取出比重瓶,迅速楷干瓶外水分后稱其質量。
E、壓實瀝青混凝土混合料的體積比(Gmb)
瀝青混凝土密度試驗時應根據混合料本身的特點,可采用下列方法之一:
A、表干法:適用于表面較粗但較密實的Ⅰ型或Ⅱ型瀝青混凝土試件。
B、水中稱重法:適用于密實的Ⅰ型瀝青混凝土試件。
C、封蠟法:適用于吸水率大于2%的Ⅰ型或Ⅱ 型瀝青混凝土試件以及瀝青碎石合料試件,不能用水中重法或表干法測密度時,應用蠟封法測定。
D、體積法:空隙率較大的瀝青碎石混合料及大空隙透水性 開級配瀝青混凝土試件。
