True Density

概論：
    真密度是干燥試樣的質(zhì)量與其真體積之比，真體積則是排除封閉氣孔后的體積。真密度是粉體材料重要的物理參數(shù)并且是材料的一項重要物性指標。其數(shù)值大小決定于材料化學組成及純度，其值直接影響材料質(zhì)量、性能及用途。因此測定粉體的真密度有重要的意義，它是保證粉體產(chǎn)品質(zhì)量的重要物理指針之一。

真密度測定的關(guān)鍵：
     是測定粉體真體積，而測真體積更加關(guān)鍵的是將粉體孔隙間的氣泡排盡。
A、傳統(tǒng)方法：就是比重瓶法
    此方法是一種非常準確的測定粉末、顆粒物密度的方法，其原理是利用排水法測定粉體的真體積V，再根據(jù)粉體質(zhì)量來計算其真密度。
比重瓶法測真密度選用的介質(zhì)多是浸潤性的液體，如:乙醇、煤油、二甲苯、蒸餾水等。比重瓶法在測量過程中，務必注意的是: 在稱重時，務必保持溫度的恒定(可使用恒溫水浴)，而且在液體或樣品之間不能有氣泡產(chǎn)生。
傳統(tǒng)方法的缺失和材料分析：
  有機粉末的比表面積m2/g比較大，易吸附大量氣體漂在液體介質(zhì)的表面。如果不使粉末沉降下去，蓋上比重瓶塞的時候可能會引起粉末試樣的損失，導致結(jié)果出現(xiàn)較大的誤差。

B、利用比重瓶超聲沉降法測定有機粉末的密度
    由于傳統(tǒng)直接潤濕方法不能充分排盡粉末空隙間的氣體，導致測定的結(jié)果偏低。
超聲法：
    藉超聲波的震蕩頻率，破壞有機粉末的表面張力，使粉末浸濕并慢慢的沉降下去，并能充分的排除粉末空隙間的氣體，使測定結(jié)果更加準確。
特點：

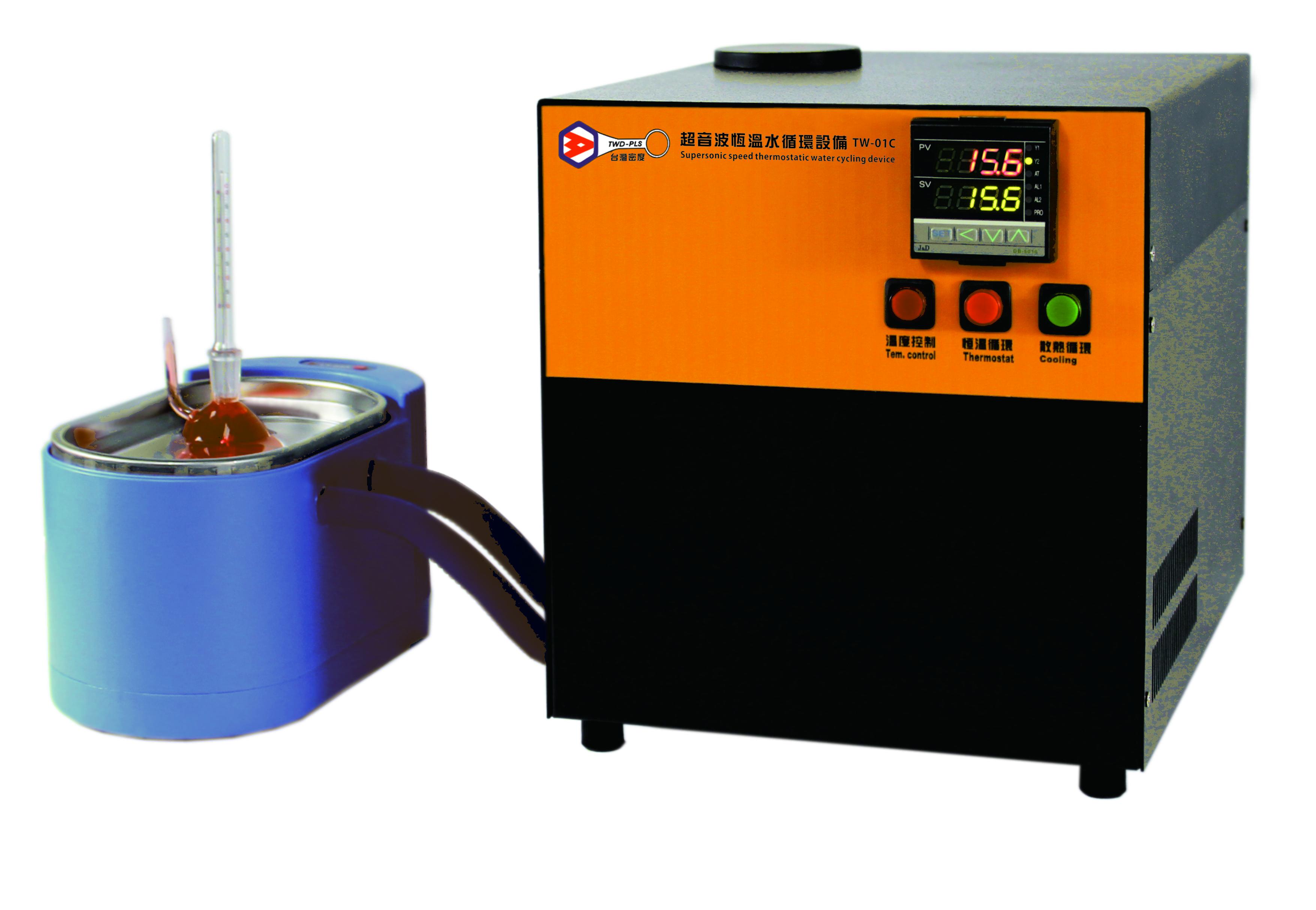

    藉由超聲波震動排除粉末分子間的氣泡，使液體介質(zhì)充分浸透到粉末顆粒的開孔隙中，配合比重瓶檢測粉末真密度數(shù)據(jù)。且可將比重瓶置放在 20℃超音波水槽水循環(huán)設備中恒溫。

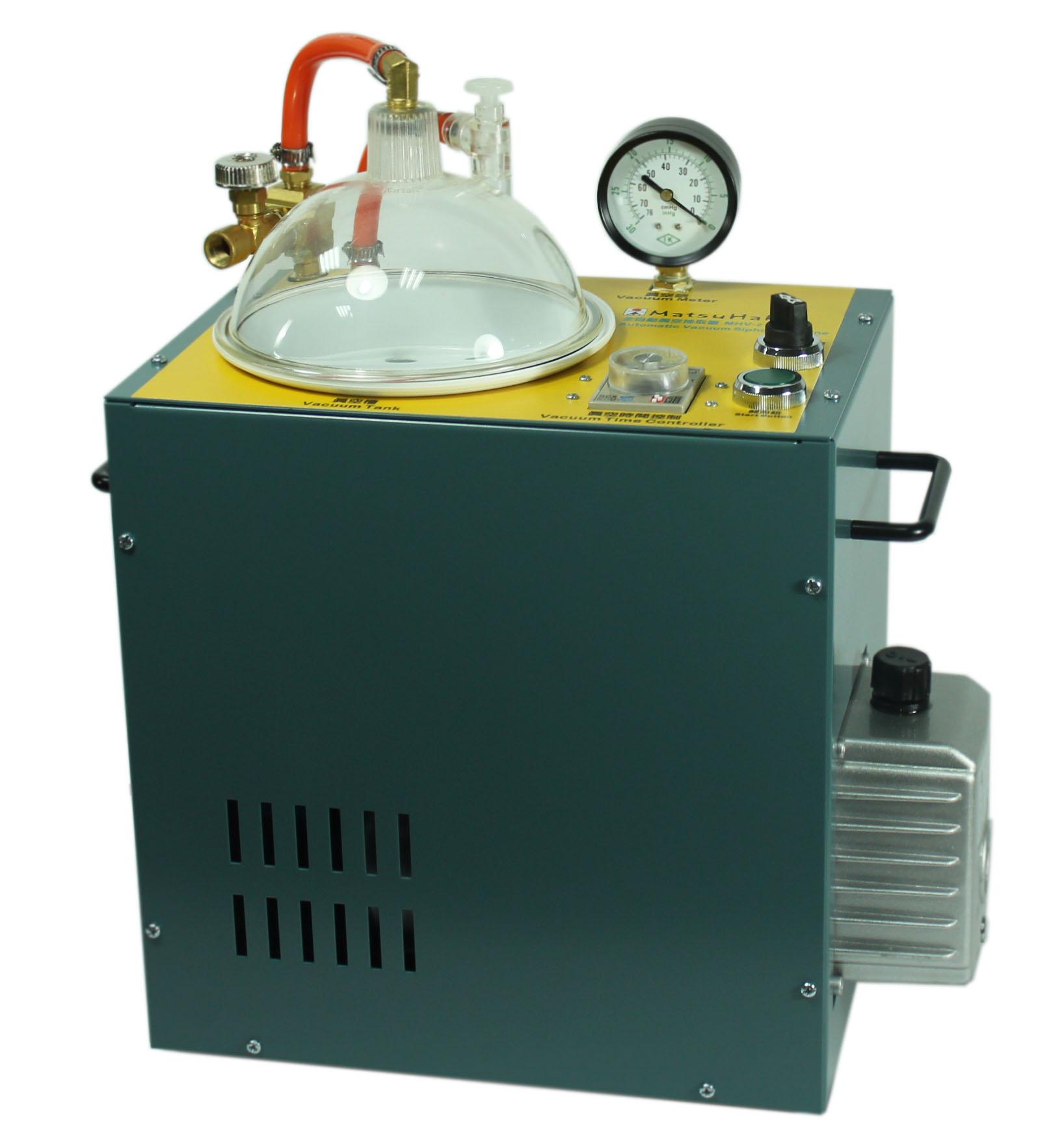

C、利用比重瓶真空抽取機法測定有機粉末的密度
    分樣篩(孔徑0.2~0.3mm)、烘箱(105~110℃溫度) 、比重瓶(50cc、100cc)、真空抽取機(可達7mmHg)、砂浴恒溫保持20±0.5℃。
    巖樣在105~110℃溫度下干燥24h后取出冷卻至室溫。將盛有蒸餾水和巖樣置于真空抽取機。抽氣真空度保持在7mmHg，抽氣時間＞1h，直到無氣泡為止。注意確勿使粉末飛濺或外溢。砂浴恒溫保持20±0.5℃。
＃含有水溶性的礦物巖石粉末應使用煤油代替，且只能用真空抽取機。1h
＃砂浴煮沸法，過程中既要使粉末充份沸騰又不要使粉末飛濺或外溢。1.5h

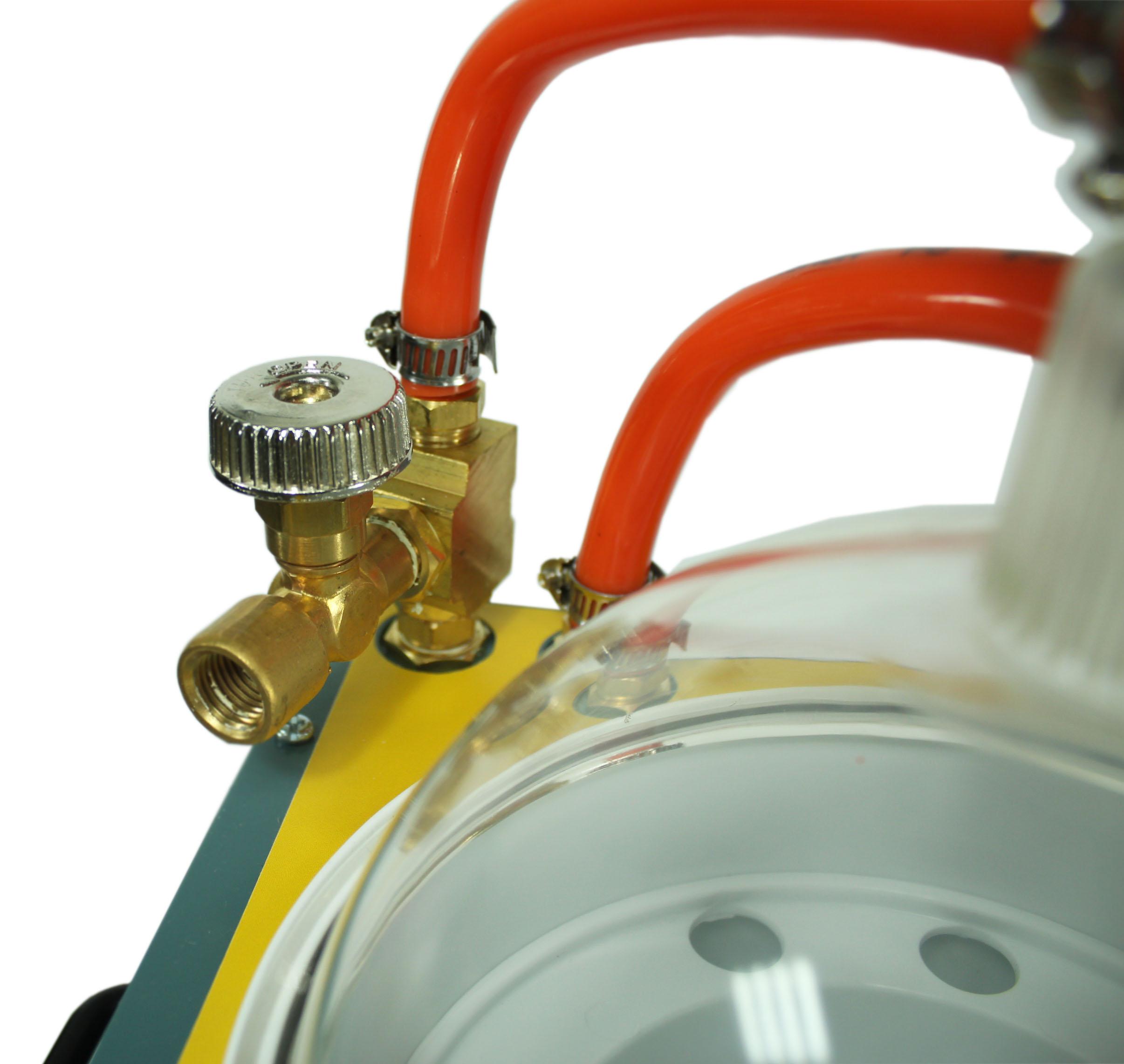

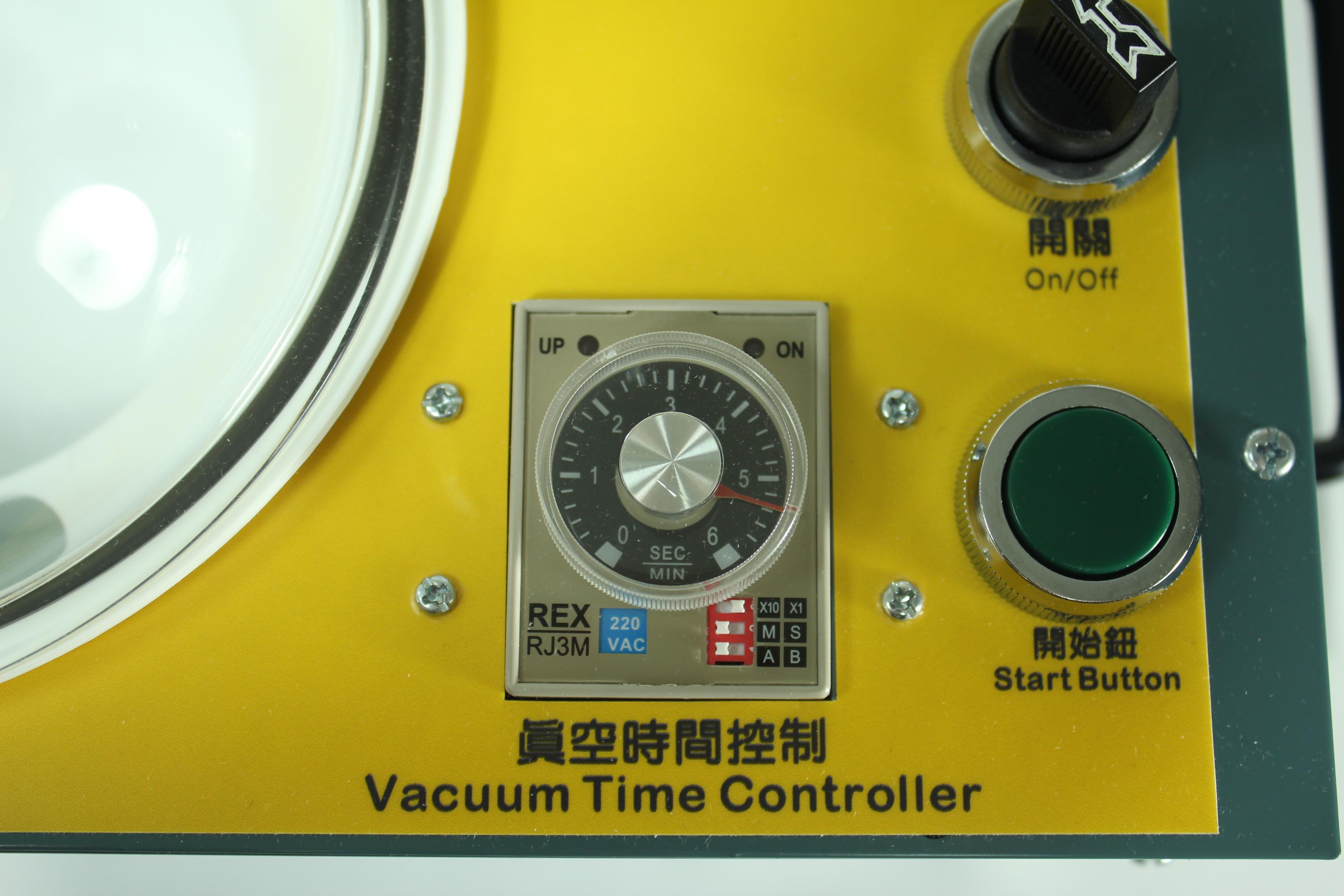

壓力可調(diào)式真空抽取機之調(diào)壓閥         時間可調(diào)式真空抽取機之計植時器

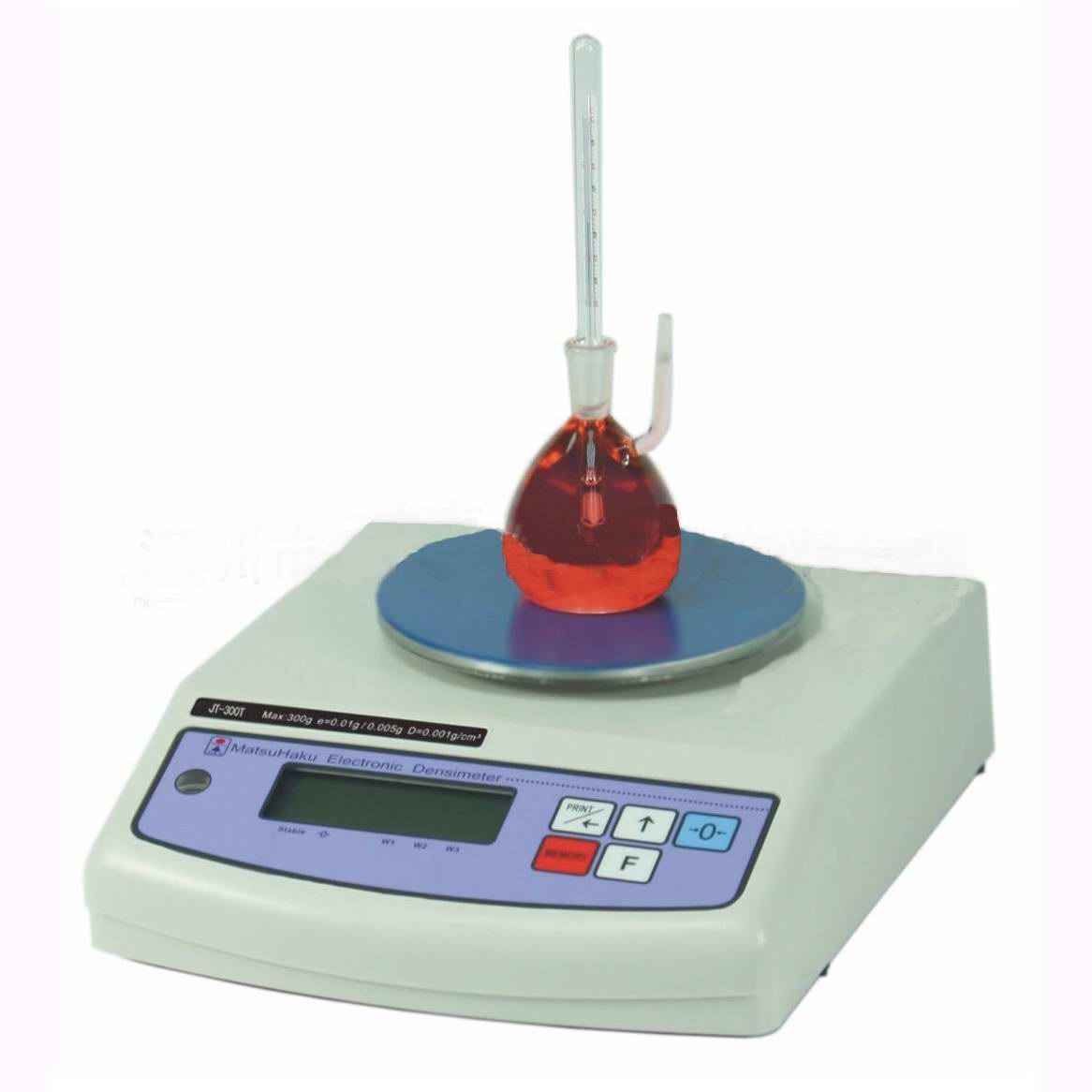

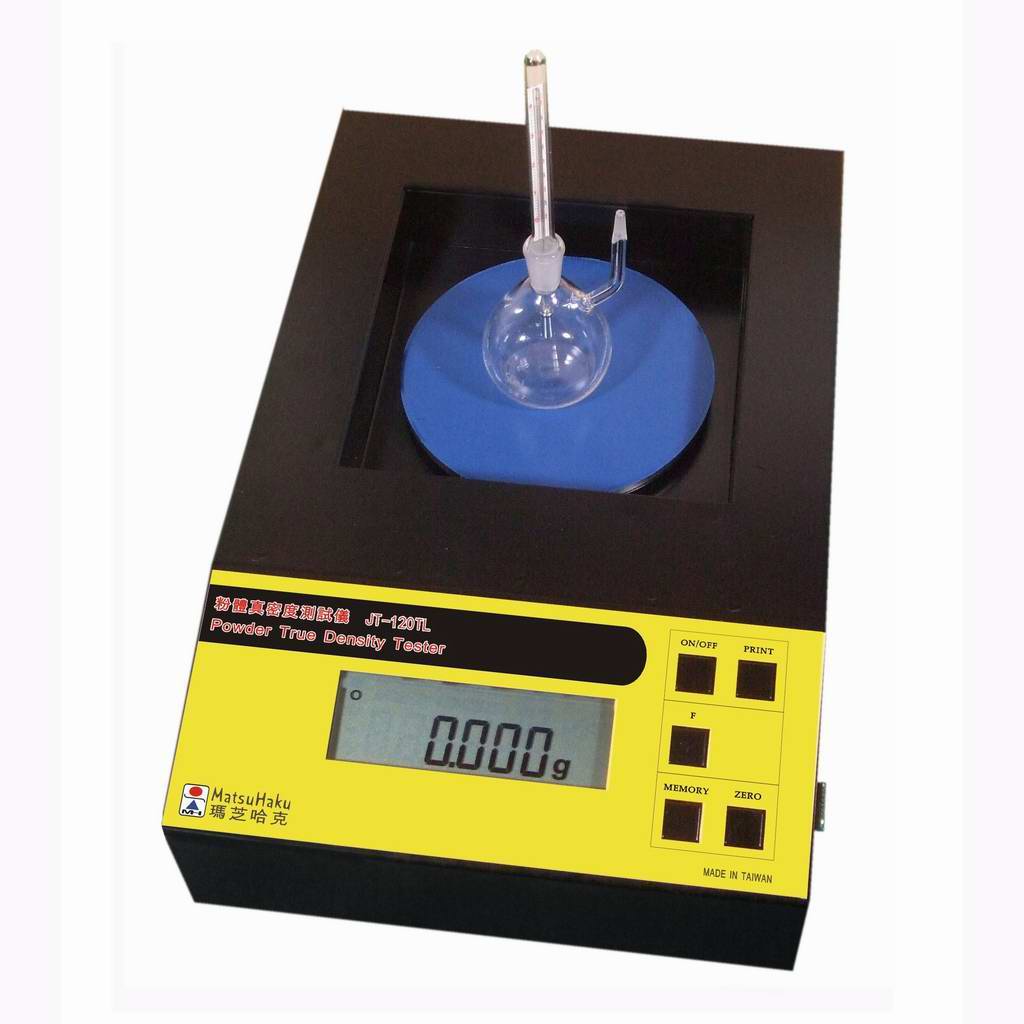

配合以上設備，藉由以下的機型測出粉末真密度
